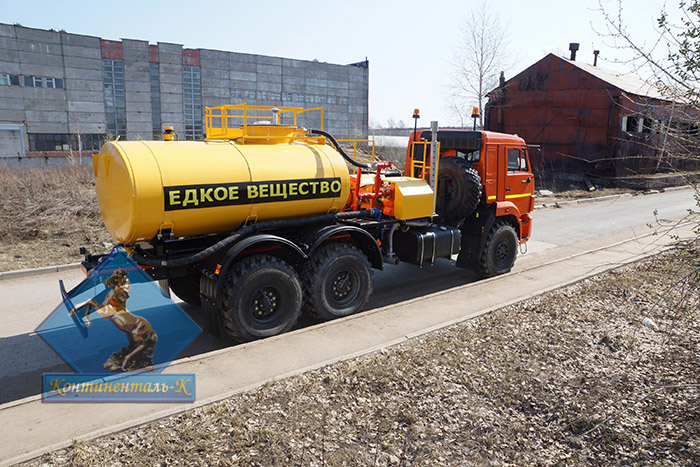

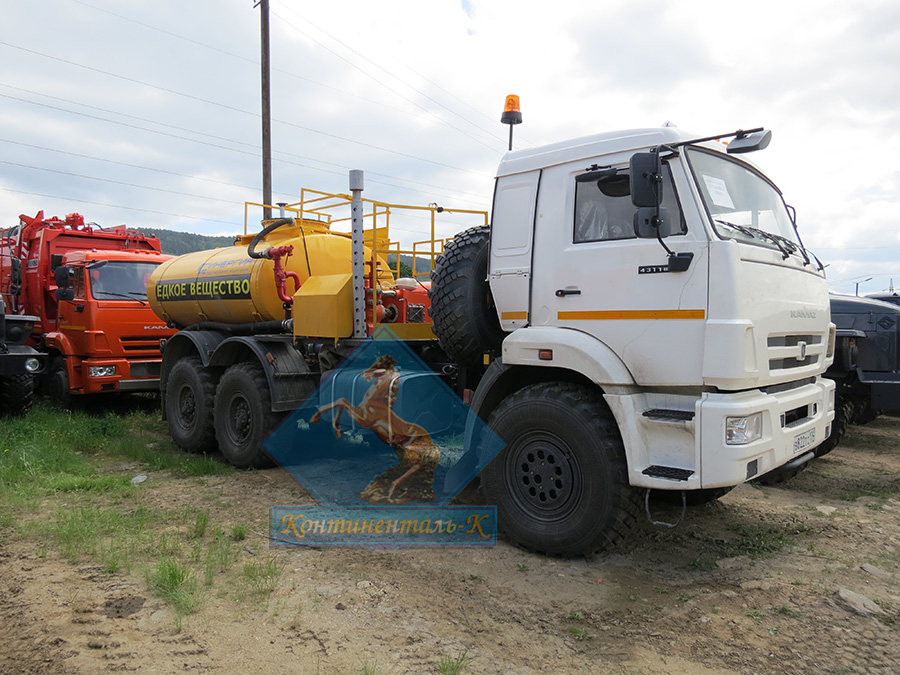

Назначение
Транспортирование и нагнетание ингибированных растворов соляной кислоты с концентрацией до 32%, глинокислот (содержание HF до 5%, HCL до 21%), КСПО-2, а так же растворов щелочей и солевых растворов. |
Преимущества
Наши установки за счет применения плунжерных насосов и планетарных редукторов имеют
высокий КПД и ресурс. КПД установки в целом не менее 80%.
Наши особенности
- Самая отработанная установка. Выпущено более 500 единиц, которые успешно работают в России и странах СНГ
- Укомплектована насосом СИН32 – самым распространенным и отработанным трехплунжерным насосом в России. Выпущено более 1500 шт. Имеет высокий ресурс работы деталей гидравлической части
- Надежная и долговечная запорная арматура собственного производства
- Срок службы улучшенного внутреннего покрытия емкости не менее 7 лет
- Управление и контроль работы установки осуществляется из кабины водителя
- Установка укомплектована суммирующим расходомером и электронным уровнемером
- Система обогрева и продувки гидравлической части и картера насоса
- Установка комплектуется электронным регистратором выходных параметров и расхода топлива (опция)
- Укладка трубопроводов осуществляется с применением резиновых колец и защитных полиэтиленовых заглушек
Состав
Шасси
Платформа
Трехплунжерный насос СИН32 с редуктором
Емкость с электронным уровнемером
Манифольд с запорной арматурой
|
Технические характеристики
Монтажная база (шасси) |
«КрАЗ-65053»/«65101» |
«Урал-4320» |
«КАМАЗ-43118» |
Номинальная мощность, кВт (л.с.) |
243 (330)/176 (240) |
169 (230) |
206 (280)/165 (225) |
Трехплунжерный насос высокого давления |
СИН32 |
Диаметр плунжеров, мм |
100, 125 |
Максимальное рабочее давление (при подаче л/с), МПа
при диаметре плунжеров |
|
100 мм |
50 (2,3) |
125 мм |
32 (3,7) |
Наибольшая идеальная подача, л/с (м3/ч)
при диаметре плунжеров и давлении:
при диаметре плунжеров 100 мм |
|
| Р=12 МПа |
11,5 (41,4) |
Наибольшая идеальная подача
при Р=6,6 МПа и диаметре плунжера 125 мм, л/с (м3/ч) |
18 (64,8) |
Вместимость емкости, м3 |
7 |
| КПД установки, не менее, % |
0,8 |
Габариты, мм |
9560×2500×3300 |
9300×2500×3175 |
9170×2500×3350 |
Полная масса с жидкостью, кг |
21 600 |
20 460 |
20 750 |
Примечание
Возможность установки трехсекционной емкости, позволяющей работать одновременно с тремя различными агрессивными жидкостями.
Возможность установки двухскоростного редуктора, что позволяет увеличить наибольшую идеальную подачу до 25,5 л/с.
Установка может по желанию заказчика переоборудоваться для выполнения дополнительных операций.
Возможность изготовления емкости под другие химические составы (растворители, щелочи и другие смеси).
|
