главная  автокраны ГаличанинКС-65721 |
КС-65721 «Галичанин» H&H (Хюдак и Хиршманн, Германия) базовая комплектация стрела 42,0 м
овоидного профиля
на базе автомобильного шасси Volvo FM (8x4) ЕВРО-4
Автокран Галичанин KC-65721, имеющий грузоподъемность 60 тонн, создан на шасси автомобилей VOLVO FM400 (8х4). Он может использоваться как для погрузочно- разгрузочных, так и для строительно- монтажных работ на различных городских объектах. Автокран характеризует маневренность и хорошие грузовысотные характеристики. Такие усовершенствования как овоидная стрела, двуступенчатый гусек, система управления крановыми операциями LS (Load-Sensing), большой опорный контур, дополнительные противовесы обеспечивают высокий уровень надежности автокранов, удобство их эксплуатации и транспортировки. |
|
 |
Основные преимущества |
• Телескопическая стрела с «овоидным» профилем длиной 42 метра;
• Двухсекционный удлинитель (гусек) длиной 15,1 метра, имеющий возможность работы первой секцией без участия второй,
устанавливается относительно оси стрелы под углом 0, 15, 30 градусов;
• Зона работы 360 градусов без потери грузовысотных характеристик в передней рабочей зоне «над кабиной»;
• Работа на не полностью выдвинутых балках выносных опор;
• Высокая грузоподъемность с полным и частичным противовесом;
• Максимальный размер опорного контура 7,4х7,2 метра;
• Гидравлическая система с использованием компонентов фирмы Hydac (Германия), обеспечивающая плавное управление всеми
механизмами с широким диапазоном регулирования скоростей рабочих операций;
• Благодаря системе LS реализована возможность регулирования расхода рабочей жидкости, обеспечивая экономию топлива;
• Безопасная работа крана обеспечена ограничителем нагрузки производства HIRSHMANN (Германия);
• Сплит-системой Webasto гарантирована комфортная температура в кабине крановщика в любое время года.
|
Технические характеристики |
| Грузоподьемность максимальная, т/вылет, м |
60/2,5 |
| Длина стрелы, м |
11,7 - 42 |
| Длина гуська, м |
9 или 15 |
| Максимальная высота подьема крюка, м |
|
| - с основной стрелой 42 м |
42,5 |
| - с основной стрелой 42 м и гуськом 9 м |
51,4 |
| - с основной стрелой 42 м и гуськом 15 м |
57,3 |
| Макс. глубина опускания крюка стрелой 11,7 м на вылете 6,0 м, м |
8,0 |
| Масса груза, при которой допускается выдвижение секций стрелы, т |
6,0 |
| Скорость подъема-опускания груза, м/мин |
|
| - номинальная (с грузом массой до 60,0 т) |
2,78 |
| - увеличенная (с грузом массой до 9,0 т) |
5,56 |
| - максимальная (кратность полиспаста 1) |
39,0 |
| Скорость посадки груза, м/мин |
0,15 |
| Частота вращения поворотной части, об/мин |
0 ... 1,76 |
| Скорость передвижения крана своим ходом, км/ч |
до 50 |
| Размер опорного контура вдоль оси шасси х поперек передних опор х поперек задних опор, м |
|
| - при выдвинутых балках выносных опорах |
7,56 х 7,2 х 7,2 |
| - при частично выдвинутых балках выносных опор |
7,0 х 5,66 х 4,73 |
| Масса крана в транспортном положении, т (с противовесами и гуськом) |
44 |
| Колесная формула базового автомобиля |
8 х 4 |
| Двигатель базового автомобиля |
дизельный |
| - модель |
D13A380 |
| - мощность, кВт |
285 |
| Габариты крана в транспортном положении, м (длина х ширина х высота) |
14,12 х 2,5 х 3,98 |
| Температура эксплуатации, град. С |
от -40 до +40 |
|
|
Грузовысотные характеристики |
|
Система управления |
Система управления считается интеллектуальной и соединяет в себе привод, электрогидравлическую пропорциональную систему управления, произведенную сообразно LS-схеме, и устройство сохранности. Благодаря модульной архитектуре системы и ее интерфейса, можно создавать схемные решения электрической и гидравлической ее частей разного уровня сложности: высокий (High-End), средний (Mid-Range) и экономичный (Economic Control ).
Предложенное заключение считается отлично обмысленным с точки зрения эксплуатационного удобства. Управление всеми необходимыми функциями исполняется по средством джойстиков, роллеров управления либо клавиш, находящихся на джойстиках. Кроме того, предусмотрены различные автоматические режимы, которые могут быть свободно выбраны посредством клавиш на панели управления.
В едином комплексе с системой управления краном работает система управления приводным двигателем. Управление работой двигателя происходит автоматически при изменении оператором характера выполняемых крановых операций. Тем самым создаются условия для действительно эффективного применения всей системы в целом. Результат работы крана и системы управления, а также все данные, ограничения и предупреждения в желаемом виде выводятся на экран монитора с диагональю 7 дюймов.
Система «ГАЛИЧАНИН H&H» (High-End), разработанная по техническому заданию изготовителя на основе комплектующих немецких компаний Hydac & Hirshmann, отличается исключительно высокой функциональностью, эргономичностью и комфортностью управления и отображения информации.
«ГАЛИЧАНИН H&H» четко и понятно отображает на экране различные режимы управления краном, в том числе, варианты телескопирования, изменение вылета стрелы, управление опорами и противовесами. Выбор перечисленных режимов также осуществляется с помощью встроенной в панель рукоятки управления.
Центральный блок управления выполнен из сертифицированных по критериям безопасности электронных устройств (PL-D) производства HYDAC, в которых происходит непрерывное согласование режимов работы с прибором безопасности Hirshmann. При выборе компонентов, интегрированных в систему, большое внимание уделялось тому, чтобы были выполнены все требования российских и европейских стандартов для самоходных грузоподъёмных кранов.
Новая графическая концепция экрана монитора системы безопасности предлагает самые различные возможности отображения рабочих режимов подъемного крана. Наряду с актуальными данными прибора безопасности, на экране могут быть отображены данные о техническом состоянии крана и параметры его технической диагностики, а также предупредительные сигналы и коды ошибок.
При работе крана происходит постоянное отображение на экране параметров работы и их запись в запоминающем устройстве: масса груза на крюке, вылет стрелы крана, угол поворота поворотной части крана, кратность запасовки грузового каната, а также все требуемые параметры работы дизеля системы. |
|
|

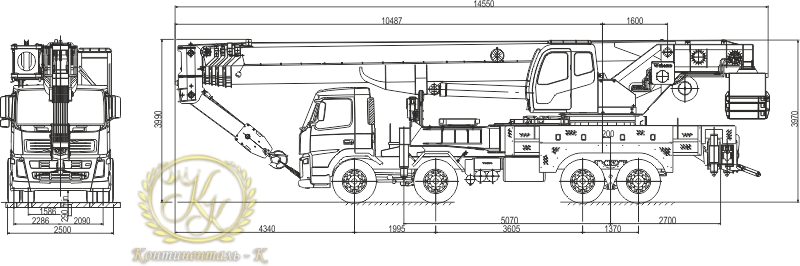

Габаритные размеры |
|
| |
| |
|
